تفاصيل المنتج:
|
| الاسم: | آلة الجر المصعد | حمولة: | 1150/1250 كجم |
|---|---|---|---|
| السرعة: | 0.5 ~ 2.0 م / ث | الشد: | 2: 1 |
| الجهد: | AC380V | الوزن: | 280 كجم |
| ملائم: | معدات المصاعد | فترة الضمان: | 12 شهراً |
| النقل: | تسليم البحر | التطبيق: | المصعد السكني إليفاور لمشاهدة معالم المدينة |
| النموذج: | آلة الجر المصعد | المنتج: | آلة الجر المصعد |
| إبراز: | AC380V Gearless Lift Motor,2.0m / S مصعد الجر آلة,آلة رفع المحرك بدون تروس |
||

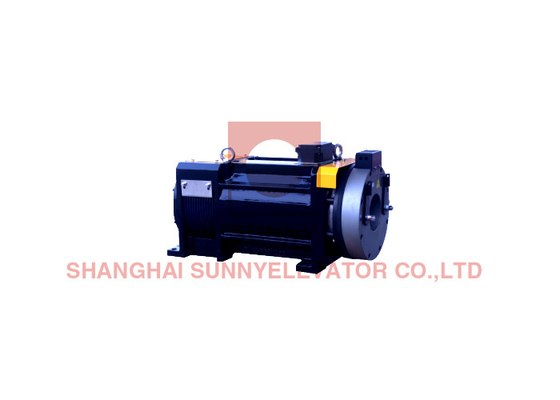

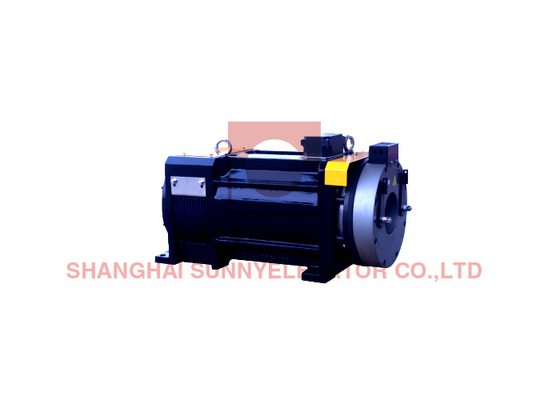

آلة سحب المصعد ذات الجودة الجيدة لجهاز سحب المصعد
الـآلة سحب المصعدهو العنصر الدافع الأساسي لنظام المصاعد الجاذبية، المسؤول عن رفع ووضع عربة المصعد عن طريق الحبال أو الأحزمة الصلبة.انها تعمل على مبدأ الاحتكاك بين المجموعة (قناة القيادة) والحبال التعليقلضمان نقل عمودي سلس وفعال.
الآلات الجر الحديثة عادة ما تعمل بواسطةمحركات متزامنة ذات مغناطيس دائم (PMSM)أومحركات AC/DC بدون عجلات، وتوفر كفاءة عالية في استخدام الطاقة، وتقليل الضوضاء، والحد الأدنى من الصيانة بالمقارنة مع الأنظمة التقليدية المتحركة. تتكون الآلة من محرك، ومكابح، وشركة محرك، ومدمج،جميعها محجوزة في هيكل مضغوط وقوي.
المزايا الرئيسية تشمل:
كفاءة الطاقة:محركات التجدد تسترد الطاقة أثناء الهبوط، مما يقلل من استهلاك الطاقة.
التحكم الدقيق:وتضمن محركات التردد المتغير (VFDs) تسارعًا وتباطؤًا سلسًا ، مما يعزز راحة الركاب.
تصميم توفير المساحة:تُزيل آلات الجر بدون معدات التروس الحاجة إلى صناديق التروس الكبيرة، مما يجعلها مثالية للمباني العالية ذات المساحة المحدودة لغرفة الآلات.
الصمود:المواد عالية الجودة وتقنيات التصنيع المتقدمة تضمن حياة طويلة.
يتم تصنيف آلات الجر إلى:معدل التروس(لتطبيقات منتصف الارتفاع) وبدون معدات(للمصاعد عالية السرعة) ، وهي تتوافق مع معايير السلامة الدوليةEN 81-20/50والـ ASME A17.1لضمان التشغيل الموثوق به و الآمن.
مع التقدم في التكنولوجيا الذكية، تدمج آلات الجر الحديثة مراقبة تعمل باستخدام إنترنت الأشياء للصيانة التنبؤية، مما يزيد من تحسين الكفاءة ووقت التشغيل.أدائهم المتفوقة تجعلهم الاختيار المفضل للتجارة، النظم السكنية، والصاعد السرعة في جميع أنحاء العالم.
النوع:SN-WTD2-P1150/1250
الجهد القياسي: AC380V
| الحمولة ((kg) | السرعة ((m/s) | الطاقة القياسية ((kw) | التيار ((أ)) | السرعة الاسمية ((rpm) | التردد ((هرتز)) | قطر الشق ((ملم) | البولنديون ((2p) | عزم الدوران ((N.m) | الحبال | القناة |
| 1150 | 0.5 | 3.8 | 18 | 60 | 9.9 | 320 | 20 | 616 | 8x Ø 8x12 | التخفيض U |
| 1150 | 1.0 | 7.7 | 18 | 119 | 19.9 | 320 | 20 | 616 | 8x Ø 8x12 | التخفيض U |
| 1150 | 1.5 | 11.5 | 32 | 179 | 29.8 | 320 | 20 | 616 | 8x Ø 8x12 | التخفيض U |
| 1150 | 1.6 | 12.3 | 32 | 191 | 31.8 | 320 | 20 | 616 | 8x Ø 8x12 | التخفيض U |
| 1150 | 1.75 | 13.5 | 32 | 209 | 34.8 | 320 | 20 | 616 | 8x Ø 8x12 | التخفيض U |
| 1150 | 2.0 | 15.4 | 37 | 239 | 39.8 | 320 | 20 | 616 | 8x Ø 8x12 | -أجل. |
| 1250 | 0.5 | 4.2 | 20 | 60 | 9.9 | 320 | 20 | 669 | 8x Ø 8x12 | -أجل. |
| 1250 | 1.0 | 8.4 | 20 | 119 | 19.9 | 320 | 20 | 669 | 8x Ø 8x12 | -أجل. |
| 1250 | 1.5 | 12.6 | 35 | 179 | 29.8 | 320 | 20 | 669 | 8x Ø 8x12 | -أجل. |
| 1250 | 1.6 | 13.4 | 35 | 191 | 31.8 | 320 | 20 | 669 | 8x Ø 8x12 | -أجل. |
| 1250 | 1.75 | 14.6 | 35 | 209 | 34.8 | 320 | 20 | 669 | 8x Ø 8x12 | -أجل. |
| 1250 | 2.0 | 16.7 | 40 | 239 | 39.8 | 320 | 20 | 669 | 8x Ø 8x12 | -أجل. |
رسم الأبعاد
النوع:SN-WTD2-P1350/1600
الجهد القياسي: AC380V
| الحمولة ((kg) | السرعة ((m/s) | الطاقة القياسية ((kw) | التيار ((أ)) | السرعة الاسمية ((rpm) | التردد ((هرتز)) | قطر الشق ((ملم) | البولنديون ((2p) | عزم الدوران ((N.m) | الحبال | القناة |
| 1350 | 0.5 | 4.5 | 22 | 60 | 9.9 | 320 | 20 | 723 | 8x Ø 8x12 | التخفيض U |
| 1350 | 1.0 | 9.0 | 22 | 119 | 19.9 | 320 | 20 | 723 | 8x Ø 8x12 | التخفيض U |
| 1350 | 1.5 | 13.6 | 38 | 179 | 29.8 | 320 | 20 | 723 | 8x Ø 8x12 | التخفيض U |
| 1350 | 1.6 | 14.5 | 38 | 191 | 31.8 | 320 | 20 | 723 | 8x Ø 8x12 | التخفيض U |
| 1350 | 1.75 | 15.8 | 38 | 209 | 34.8 | 320 | 20 | 723 | 8x Ø 8x12 | التخفيض U |
| 1350 | 2.0 | 18.1 | 43 | 239 | 39.8 | 320 | 20 | 723 | 8x Ø 8x12 | -أجل. |
| 1600 | 0.5 | 5.4 | 26 | 60 | 9.9 | 320 | 20 | 857 | 8x Ø 8x12 | -أجل. |
| 1600 | 1.0 | 10.7 | 26 | 119 | 19.9 | 320 | 20 | 857 | 8x Ø 8x12 | -أجل. |
| 1600 | 1.5 | 16.1 | 43 | 179 | 29.8 | 320 | 20 | 857 | 8x Ø 8x12 | -أجل. |
| 1600 | 1.6 | 17.1 | 43 | 191 | 31.8 | 320 | 20 | 857 | 8x Ø 8x12 | -أجل. |
| 1600 | 1.75 | 18.7 | 43 | 209 | 34.8 | 320 | 20 | 857 | 8x Ø 8x12 | -أجل. |
| 1600 | 2.0 | 20.0 | 54 | 239 | 39.8 | 320 | 20 | 857 | 8x Ø 8x12 | -أجل. |
رسم الأبعاد
التسليم
الأسئلة الشائعة
1هل أسلاك المصعد متينة؟
الحبل السلكي المصعد لديه أحكام ومتطلبات خاصة. التكوين ليس فقط للحبل السلكي والحمولة المسجلة، ولكن أيضا النظر في حجم الجر، ونتيجة لذلك،قوة الشدّة للحبل السلكي أكبر من وزن الرفععامل السلامة مزود بأكثر من أربعة أسلاك حديدية لذا لن ينكسر في نفس الوقت
2هل من الخطر انقطاع الكهرباء فجأة أثناء تشغيل المصعد؟
إذا حدث ذلك، سوف يتوقف المصعد تلقائيًا بسبب جهاز الأمان الكهربائي والميكانيكي. في حالة انقطاع التيار الكهربائي، سيتم إيقاف الفرامل الخاصة بالصعود تلقائيًا. بالإضافة إلى ذلك،إدارات إمدادات الكهرباء مثل انقطاع المخطط له، الإشعار المسبق يعمل أيضا.
3هل سنصاب بالأذى عندما تغلق فجأة؟
في عملية الإغلاق، إذا لمس الناس باب القاعة، سيبدأ باب المصعد تلقائيًا دون أي خطر.هذا التبديل يجعل المصعد غير قادر على الإغلاق أو حتى إعادة فتحهبالإضافة إلى ذلك، قوة الإغلاق متوفرة أيضا هنا.
4كيف يعمل المصعد؟
يتم تشغيل المصاعد بحبل أسلاك مضاد للوزن من خلال محرك الجر (المكبّر) ، مما يجعل صعودًا وهبوطًا على قاطرة الدليل.
5هل تركيب الدرج المتحرك معقد؟
نحن نعتقد أن وظائف الدرج المتحرك ليست بالضرورة متناسبة مع تعقيد العمليةبحيث تكون المعدات أكثر دقة وكفاءة وتسمح بتشغيل أسهل وأكثر ملاءمة.
6هل لديك أي شهادات؟
نعم، ونحن نفعل مع ISO9001 / CCC / شهادات CE بالنسبة لك.
