تفاصيل المنتج:
|
| اسم: | مفتاح كهروضوئي من نوع الفتحة | النوع: | قطع المصعد |
|---|---|---|---|
| التعبئة: | التعبئة القياسية | الجهد: | DC10 ～ 30V ± 5 ٪ ltage |
| المنتج: | مفتاح كهروضوئي من نوع الفتحة | النموذج: | مفتاح كهروضوئي من نوع الفتحة |
| الاستهلاك الحالي: | 8 مللي أمبير | مسافة الكشف: | 30ملم |
| مادة القشرة: | ABS + بيسي | الوزن: | حوالي 50 جرام |
| مقاومة العزل: | الحد الأدنى: 20 ميجا أوم (500 فولت تيار مستمر) | ||
| إبراز: | مفتاح الكهرباء الضوئية الدقيق,مفتاح الكهرباء الضوئية للأتمتة,Photoelectric Switch for Automation |
||

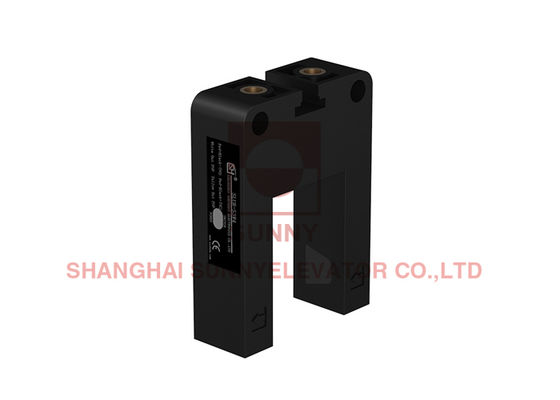

مفتاح كهروضوئي من النوع الشق - مستشعر كشف الأجسام الصناعية للأتمتة
النوع: سلسلة SLUR-S3W4
التطبيقات والميزات
يُستخدم هذا المنتج للكشف عن موضع كبائن المصاعد لتحديد ما إذا كان المصعد في مستوى الأرضية المحددة. يعتمد مبدؤه الرئيسي على التأثير الكهروضوئي.
|
جهد الإمداد بالطاقة |
تيار مستمر 11～30 فولت±5% |
|
استهلاك التيار |
8 مللي أمبير |
|
مسافة الكشف |
30 ملم |
|
الكائن المكتشف |
>φ2 ملم، كائن غير شفاف |
|
قناة الكشف |
قناة واحدة |
|
خصائص مصدر الضوء |
940 ملم |
|
خرج التحكم |
أقصى جهد للحمل: 60 فولت؛ تيار محرك القناة الواحدة: الحد الأقصى: 200 مللي أمبير؛ الجهد المتبقي الأقصى: تيار مستمر 0.7 فولت |
|
دائرة الحماية |
حماية قطبية عكسية لإمداد الطاقة، حماية من الجهد الزائد والتيار الزائد عند الخرج |
|
زمن الاستجابة |
<1 مللي ثانية |
|
الإضاءة المحيطة |
مصباح ساطع: ≤4000 لوكس؛ ضوء الشمس: ≤150000 لوكس، يجب ألا يضيء ضوء الشمس مباشرة على سطح استقبال الضوء. |
|
درجة الحرارة المحيطة |
التشغيل: -25℃～85℃؛ التخزين: -30℃～100℃ |
|
الرطوبة المحيطة |
التشغيل: 35～80% رطوبة نسبية؛ التخزين: 35～80% رطوبة نسبية |
|
مقاومة العزل |
الحد الأدنى: 20 ميجا أوم (500 فولت تيار مستمر) |
|
جهد تحمل العزل |
500 فولت تيار متردد 50/60 هرتز 1 دقيقة |
|
مقاومة الاهتزاز |
10～55 هرتز، سعة رأسية 1.5 ملم، كل اتجاه X و Y و Z لمدة ساعتين |
|
مقاومة الصدمات |
500 م/ث²، كل اتجاه X و Y و Z لمدة 3 مرات |
|
مستوى الحماية |
IP40 (يمكن تخصيص IP53 و IP65) |
|
مادة الغلاف |
ABS+PC |
|
الوزن |
حوالي 50 جرام |
|
الكابل |
RVV4*0.2، افتراضي 0.6 متر |

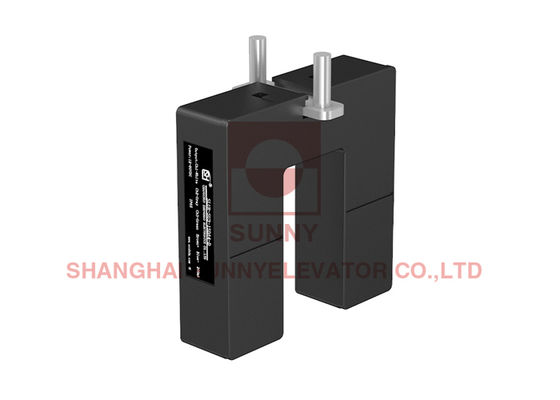

النوع: سلسلة SLUR-S3U3
التطبيقات
يُستخدم هذا المنتج للكشف عن موضع كبائن المصاعد لتحديد ما إذا كان المصعد قد وصل إلى الأرضية المحددة. يعتمد مبدؤه الرئيسي على التأثير الكهروضوئي.
|
جهد الإمداد بالطاقة |
تيار مستمر 12～60 فولت±5% |
|
|
استهلاك التيار |
＜50 مللي أمبير |
|
|
مسافة الكشف |
26 ملم |
|
|
الكائن المكتشف |
>φ2 ملم، كائن غير شفاف |
|
|
قناة الكشف |
ثلاث قنوات |
قناتان |
|
خصائص مصدر الضوء |
940 ملم |
|
|
خرج التحكم |
أقصى جهد للحمل: 60 فولت؛ تيار محرك القناة الواحدة: الحد الأقصى: 200 مللي أمبير؛ الجهد المتبقي الأقصى: تيار مستمر 0.7 فولت |
|
|
دائرة الحماية |
حماية قطبية عكسية، حماية من الجهد الزائد والتيار الزائد |
|
|
زمن الاستجابة |
<1 مللي ثانية |
|
|
الضوء المحيط |
مصباح ساطع: ≤4000 لوكس؛ ضوء الشمس: ≤120000 لوكس، يجب ألا يضيء ضوء الشمس مباشرة على سطح استقبال الضوء |
|
|
درجة الحرارة المحيطة |
التشغيل: -25℃～85℃؛ التخزين: -30℃～100℃ |
|
|
الرطوبة المحيطة |
التشغيل: 35～80% رطوبة نسبية؛ التخزين: 35～80% رطوبة نسبية |
|
|
مقاومة العزل |
الحد الأدنى: 20 ميجا أوم (500 فولت تيار مستمر) |
|
|
جهد تحمل العزل |
500 فولت تيار متردد 50/60 هرتز 1 دقيقة |
|
|
مقاومة الاهتزاز |
10～55 هرتز، سعة 1.5 ملم، اتجاهات X و Y و Z لمدة ساعتين لكل منها |
|
|
مقاومة الصدمات |
500 م/ث²، اتجاهات X و Y و Z لمدة 3 مرات لكل منها |
|
|
مستوى الحماية |
IP40 (يمكن تخصيص IP53 و IP65) |
|
|
مادة الغلاف |
ABS+PC |
|
|
الوزن |
حوالي 80 جرام |
|
|
الكابل |
UL2464 5*22AWG، UL2464 4*22AWG افتراضي 5 أمتار |
|
الأسئلة الشائعة
1. هل حبال المصعد متينة؟
يوجد في حبل المصعد أحكام ومتطلبات خاصة. التكوين ليس فقط للحبل والحمل المقنن، ولكن أيضًا مع مراعاة حجم الجر، ونتيجة لذلك، تكون قوة شد الحبل أكبر من وزن الرفع. تم تجهيز عامل الأمان بأكثر من أربعة حبال. لذلك لن تنكسر في نفس الوقت.
2. هل من الخطر انقطاع التيار الكهربائي فجأة أثناء تشغيل المصعد؟
إذا حدث ذلك، سيتوقف المصعد تلقائيًا بسبب جهاز السلامة الكهربائية والميكانيكية. في حالة انقطاع التيار الكهربائي، سيتم تشغيل مكابح المصعد تلقائيًا. بالإضافة إلى ذلك، تعمل أيضًا أقسام إمداد الطاقة مثل انقطاع التيار الكهربائي المخطط له والإشعار المسبق.
3. هل سنتأذى عندما يغلق فجأة؟
في عملية الإغلاق، إذا لمس الأشخاص باب القاعة، فسيتم إعادة تشغيل باب المصعد تلقائيًا دون أي خطر. مع مفتاح مضاد للتثبيت، بمجرد لمس البوابة، فإن إجراء التبديل هذا يجعل المصعد غير قادر على الإغلاق وحتى إعادة الفتح. بالإضافة إلى ذلك، تتوفر قوة الإغلاق هنا أيضًا.
4. كيف يعمل المصعد؟
يتم تشغيل المصاعد بحبل موازن من خلال محرك الجر (الجرار)، مما يجعلها تصعد وتنزل على القضيب الموجه.
5. هل تركيب السلم المتحرك معقد؟
نعتقد أن وظائف السلم المتحرك ليست بالضرورة متناسبة مع تعقيد التشغيل. لذلك، تطبق السلالم المتحركة التي نصممها هيكلًا متكاملاً، بحيث يكون الجهاز أكثر دقة وكفاءة ويسمح بتشغيل أسهل وأكثر ملاءمة.
6. هل لديك أي شهادات؟
نعم، لدينا شهادات ISO9001 / CCC / CE من أجلك.
