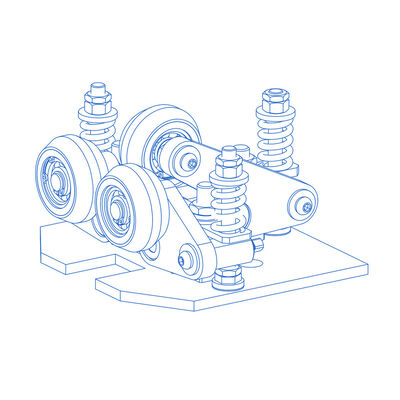

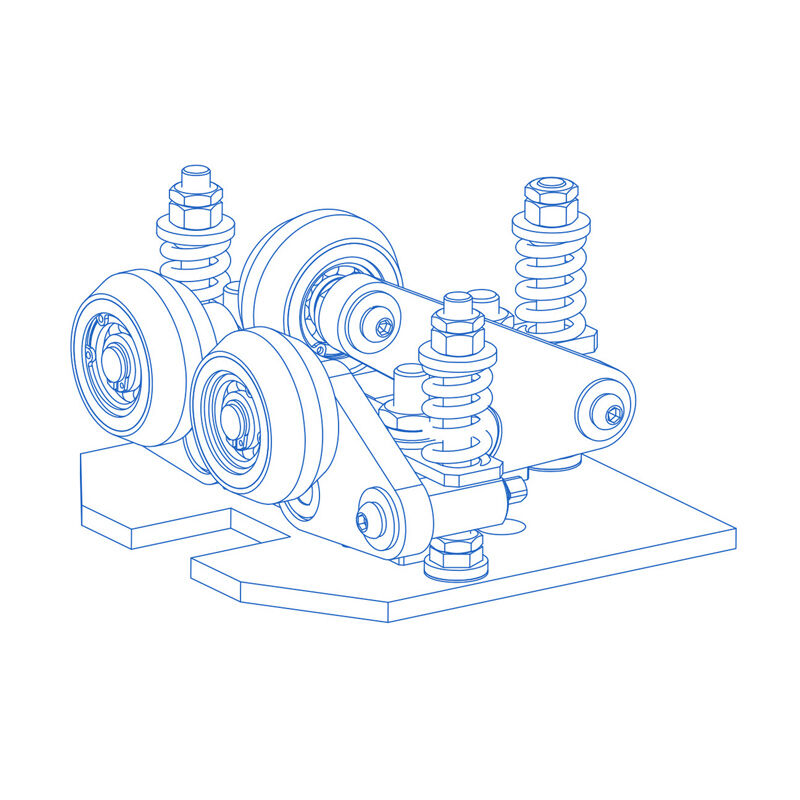

تفاصيل المنتج:
|
| اسم: | أحذية دليل الأسطوانة المرنة | السرعة المقدرة: | 0.63 م/ث |
|---|---|---|---|
| قطر الأسطوانة: | 50 | عرض قضبان الدليل: | 9/10 ملم |
| نموذج: | أحذية دليل الأسطوانة المرنة | مستخدم: | أجزاء المصعد |
| مادة: | بو | وقت الضمان: | سنة واحدة |
| يكتب: | أحذية دليل الأسطوانة المرنة | منتج: | أحذية دليل الأسطوانة المرنة |
| إبراز: | أحذية توجيه أسطوانية لفرامل أمان المصعد,أحذية مصعد بقطر عجلة 50 مم,أحذية توجيه أسطوانية مرنة للمصاعد,50mm wheel diameter elevator shoes,Elastic roller guide shoes for elevators |
||
يوصى به للمصاعد السكنية ، ومصاعد الفيلات الراقية وجوانب الوزن المضاد. تستخدم أدلة الدوار PU للمصاعد ذات المتطلبات العالية ومحمولات الخدمات اللوجستية.توفر الدلائل المرنة راحة أفضل، حجم أصغر، واحتلال مساحة أقل، وسهولة التثبيت والتنظيم.
جدول المعلمات
|
المنتج النموذج |
عجلة |
عدد الينابيع (0/1/3) |
السرعة المسجلة (m/s) |
مقيّم الحمل الطبيعي (ن) |
الحد الأقصى الطبيعي الحمولة (ن) |
الحمل الاسمي Q(kg) ((يتم التوصية به) |
عرض السكة الحديدية (ملم) |
الأبعاد (طول*عرض*ارتفاع مليمتر) |
الوزن (بالكيلوغرام) |
|
| المواد |
قطر عجلة ((ملم) |
|||||||||
| HNL50B | المطاط | 50 | 3 | 0.63 | 200 | 550 | 400 | 9/10 | 144*155*94 | 3.3 |
| الـ PU | 50 | 3 | 0.63 | 500 | 800 | 630 | 9/10 | 144*155*94 | 3.3 | |
| HNL70B | الـ PU | 70 | 3 | 1.75 | 500 | 1000 | 1250 | 9/10/16 | 141*187*130 | 4.7 |
| HNL90B | الـ PU | 90 | 3 | 2 | 600 | 1200 | 1600 | 9/10/16 | 206*273*158 | 5.8 |
| HNL105B | الـ PU | 105 | 3 | 2.5 | 500 | 1200 | 1600 | 10/16/19 | 216 * 290 * 179 | 6.7 |
| HNL125B | الـ PU | 125 | 3 | 2.5 | 600 | 1200 | 2000 | 10/16/19 | 205*318*200 | 8.8 |
| HNL140B | المطاط | 140 | 3 | جانب الوزن المضاد 6، جانب السيارة 3 | 500 | 1000 | 1600 | 10/16 | 214*321*215 | 9.4 |
| الـ PU | 140 | 3 | 3 | 600 | 1200 | 1600 | 10/16/19 | 214*321*215 | 9.4 | |
| HNL150B | الـ PU | 150 | 3 | 3 | 600 | 1200 | 2500 | 10/16/19 | 214*329*220 | 10.2 |
| HNL160B | المطاط | 160 | 3 | جانب الوزن المضاد 7، جانب السيارة 4 | 500 | 1000 | 1600 | 16/19 | 213*340*262 | 12.7 |
| الـ PU | 160 | 3 | 3 | 600 | 1200 | 3000 | 10/16/19 | 213*340*262 | 12.7 | |
| HNL200B | المطاط | 200 | 3 | جانب الوزن المضاد 10، جانب السيارة 5 | 500 | 1000 |
جانب السيارة 2000 / |
16/19/28.6 | 245*416*293 | 17.4 |
| الـ PU | 200 | 3 | 3 | 600 | 1200 | 3500 | 16/19/28.6 | 245*416*293 | 17.4 | |
| HNL260B | المطاط | 260 | 3 | 6 | 500 | 1000 | 2000 | 16/19/28.6 | 307*548*343 | 23.2 |
| الـ PU | 260 | 3 | 4 | 600 | 1200 | 3500 | 16/19/28.6 | 307*548*343 | 23.2 | |
| HNL300F | المطاط | 300 | 3 | 10 | 500 | 1000 | 2000 | 16/19/28.6 | 344*620*388 | 30.8 |
| الـ PU | 300 | 3 | 5 | 600 | 1200 | 3500 | 16/19/28.6 | 344*620*388 | 30.8 | |
| نموذج حذاء المرشد | نوع العجلات | أ | ب | ج | د | E | F | G | هـ | أنا | الرقم القياسي للرسم |
| HNL50B | المطاط | 144 | 155 | 94 | 155 | 65 | / | 100 | 2-Φ28 | 50 | / |
| الـ PU | 144 | 155 | 94 | 155 | 65 | / | 100 | 2-Φ28 | 50 | / | |
| HNL70B | الـ PU | 141 | 187 | 130 | 145 | 80 | / | 100 | 2-18 × 22 ثقب الخصر | 70 | ماادا00066 |
| HNL90B | الـ PU | 206 | 273 | 158 | 200 | 80 | 80 | 100 | 4-18x30 ثقب الخصر | 90 | MAADB00073 |
| HNL105B | المطاط | 216 | 290 | 179 | 200 | 80 | 80 | 100 | 4-18x30 ثقب الخصر | 105 | MAADF00002 |
| HNL125B | الـ PU | 205 | 312 | 193 | 180 | 80 | 80 | 100 | 4-18x30 ثقب الخصر | 125 | ماادين00001 |
| HNL140B | الـ PU | 214 | 321 | 215 | 160 | 80 | 80 | 100 | 4-18x22 ثقب الخصر | 140 | MAADCO0021 |
| HNL150B | الـ PU | 214 | 329 | 220 | 160 | 80 | 80 | 100 | 4-18 × 22 ثقب الخصر | 150 | MAADK00001 |
| HNL160B | المطاط | 230 | 340 | 262 | 230 | 80 | 80 | 100 | 4-Φ24 | 160 | MAADD00012 |
| الـ PU | 230 | 340 | 262 | 230 | 80 | 80 | 100 | 4-Φ24 | 160 | / | |
| HNL200B | المطاط | 245 | 422 | 293 | 182 | 57 | 76 | 140 | 4-Φ17 | 200 | سيدتي00004 |
| الـ PU | 245 | 422 | 293 | 182 | 57 | 76 | 140 | 4-Φ17 | 200 | / | |
| HNL260B/F | المطاط | 307 | 536 | 355 | 188 | 65 | 160 | 140 | 4-M12 | 260 | MAADP00001 |
| HNL260B | الـ PU | 307 | 536 | 355 | 188 | 65 | 160 | 140 | 4-M12 | 260 | / |
| HNL300B/F | المطاط | 344 | 620 | 388 | 207 | 80 | 80 | 140 | 4-M12 | 300 | / |
الأسئلة الشائعة
1هل أسلاك المصعد متينة؟
الحبل السلكي المصعد لديه أحكام ومتطلبات خاصة. التكوين ليس فقط للحبل السلكي والحمل الاسمي، ولكن أيضا النظر في حجم الجر، ونتيجة لذلك،قوة الشدّة للحبل السلكي أكبر من وزن الرفععامل السلامة مزود بأكثر من أربعة أسلاك حديدية لذا لن ينكسر في نفس الوقت
2هل من الخطر انقطاع الكهرباء فجأة أثناء تشغيل المصعد؟
إذا حدث ذلك، سوف يتوقف المصعد تلقائيًا بسبب جهاز الأمان الكهربائي والميكانيكي. في حالة انقطاع التيار الكهربائي، سيتم سحب الفرامل الخاصة بالصعود تلقائيًا. بالإضافة إلى ذلك،إدارات إمدادات الكهرباء مثل انقطاع المخطط له، الإشعار المسبق يعمل أيضا.
3هل سنصاب بالأذى عندما تغلق فجأة؟
في عملية الإغلاق، إذا لمس الناس باب القاعة، سيبدأ باب المصعد تلقائيًا دون أي خطر.هذا التبديل يجعل المصعد غير قادر على الإغلاق أو حتى إعادة فتحهبالإضافة إلى ذلك، قوة الإغلاق متوفرة أيضا هنا.
4كيف يعمل المصعد؟
يتم تشغيل المصاعد بحبل أسلاك مضاد للوزن من خلال محرك الجر (المكبّر) ، مما يجعل الصعود والهبوط على قاطرة الدليل.
5هل تركيب الدرج المتحرك معقد؟
نحن نعتقد أن وظائف الدرج المتحرك ليست بالضرورة متناسبة مع تعقيد العمليةبحيث تكون المعدات أكثر دقة وكفاءة وتسمح بتشغيل أسهل وأكثر ملاءمة.
6هل لديك أي شهادات؟
نعم، ونحن نفعل مع ISO9001 / CCC / شهادات المعتمدة من أجل u.
